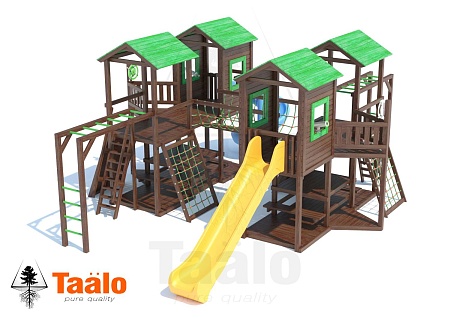

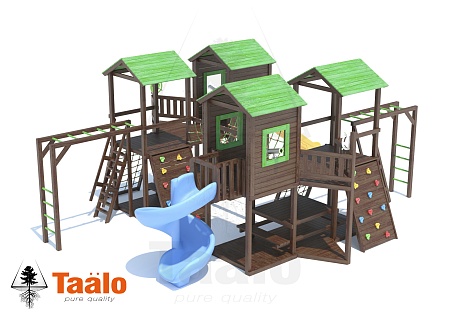

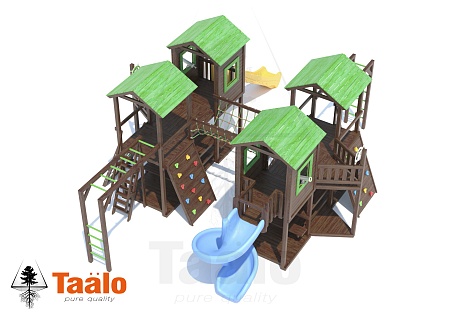

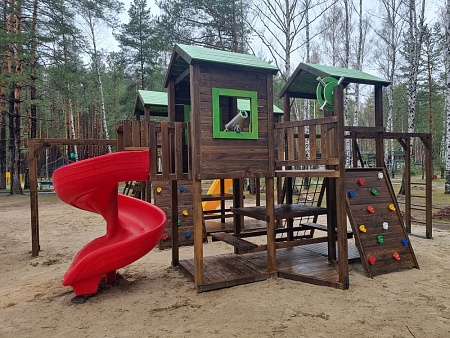

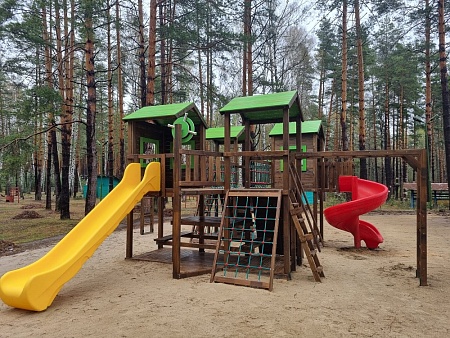

Серия J модель 1, детская игровая конструкция (конструктор)

Надежная и долговечная детская игровая конструкция из древесины сибирской лиственницы для детской площадки в зонах общественного пользования: парки, скверы, дворы многоквартирных домов, территории детских садов, школ и торгово-развлекательных центров, коттеджные поселки. Поможет организовать интересный досуг детям и отлично сочетается с городским и природным ландшафтом.

Конструкция предназначена для детей от трех до четырнадцати лет, создает условия для общего физического развития ребенка, развития координации движений и ловкости, смелости и преодоления страха высоты, развивает чувство коллективизма в массовых играх.

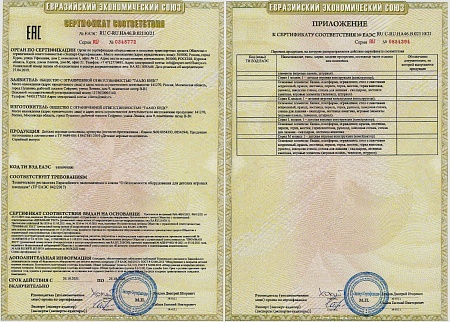

Сертификат соответствия ЕАЭС RU C-RU.HA46.B.02110/21 Детские игровые комплексы. 26.10.2021-25.10.2026г.

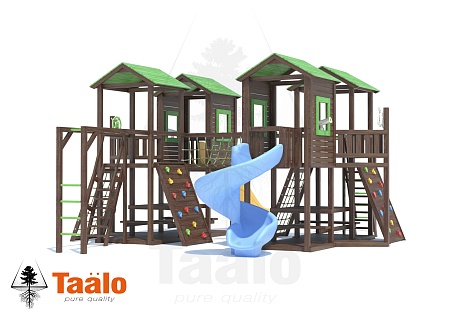

Описание.

Основа конструкции – четыре башни с мостами и балконами «серия J». В основании конструкции и на высоте 1,5м. в конструкцию встроены игровые платформы; сверху башен двускатные деревянные крыши и декоративные панели – имитация домика; к платформе на высоте 1,5м. приставлены антивандальные пластиковые скаты (прямой и винтовой) с превосходной скользящей поверхностью, деревянные лестницы с перилами, скалодромы и канатные лестницы с армированным канатом; к каркасу на высоту 2,2м. приставлены рукоходы; в нижней части конструкции встроены столы с лавочками; на столбах угловых балконов закреплены штурвалы, в оконных проемах декоративных панелей закреплены телескопы. Для безопасности детей предусмотрены перила на лестнице, ограждения и ограничители над зонами препятствий (скат).

Игровой комплекс предназначен для круглогодичного пользования, элементы конструкции устойчивы к воздействию окружающей среды (влажность, перепады температур, грибок, насекомые).

Разрешенная единовременная распределенная нагрузка на отдельные элементы конструкции: игровая платформа - не более 350кг.; канатный мост 150кг.; деревянная лестница – не более 100кг.; каждый скат - не более 150кг.; скалодром - не более 150кг.; канатная лестница - не более 150кг.; рукоход - не более 150кг.

Цвет пластикового ската возможно заменить, выбрать из ассортимента при наличии на складе: желтый, зеленый, красный, синий.

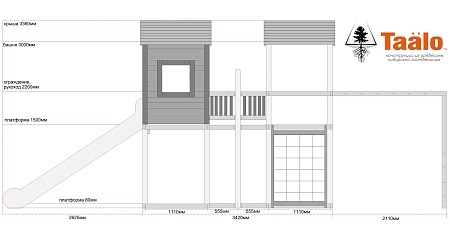

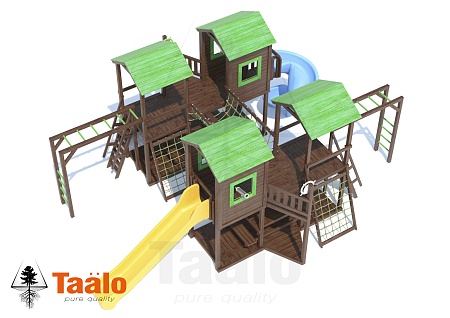

Габариты конструкции. 8245х6070х3360мм. (длина/ширина/высота); S-50м²

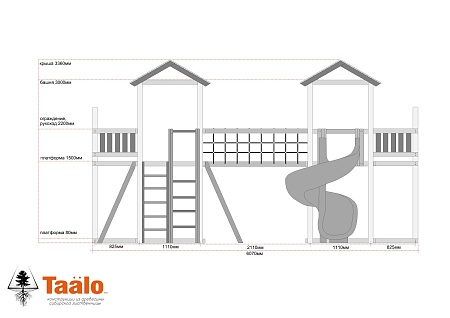

Максимальная высота от уровня поверхности игровой площадки до верхней отметки крыши 3360мм., высота каркаса основной башни 3000мм., высота балкона 2200мм., высота игровых платформ 80мм. и 1500мм., высота ограничителей и ограждений 700мм., высота установки ската, лестниц и скалодрома 1500мм., высота стола 700мм., высота сидений 350мм., высота рукохода 2200мм.

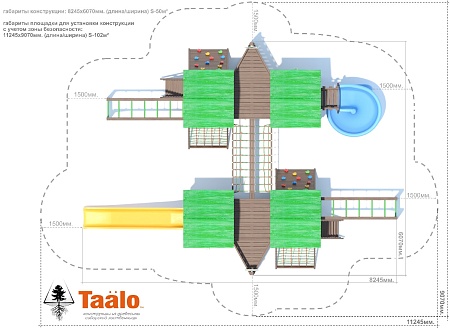

Габариты площадки, требования к установке: площадка 11245х9070мм. (длина/ширина); S-102м².

Типы оснований: естественный грунт средней плотности и выше (Pd≥1,2г/см³), готовое асфальтобетонное основание, газон с дренажным основанием. Поверхность основания по крайним точкам конструкции длина 8245мм., ширина 6070мм., должна быть выровнена по горизонту, допустимый уклон поверхности 20мм на 10 погонных метров.

Конструкция не требует бетонирования каркасных стоек, устанавливается на подготовленную поверхность, держится за счет собственного веса, приставленное к платформе оборудование является подпоркой каркаса башни. Конструкцию необходимо зафиксировать при помощи арматурных анкеров (идут в комплекте), стержень винтового ската необходимо бетонировать. В паспорте на изделие указана последовательность сборки конструкции и обозначены схемы для установки, а инструкции по сборе конструктивных элементов находятся в упаковках вместе с комплектующими этих элементов.

Для перевозки транспортной компанией:

Комплекты деталей игрового комплекса упакованы в коробки из гофрированного картона.

Количество мест 73ед., максимальная длина упаковочного места не превышает 3270мм.; максимальная ширина не превышает 1500мм., максимальная высота не превышает 1500мм., максимальная масса 1-го места не превышает 60кг.

Общий вес груза 1745кг.

Общий объем 8,9м³.

При перевозке сборным грузом для пластиковых скатов необходима жесткая обрешётка (габариты прямого ската 38кг., 3270х580х570мм., 1.1м³; габариты винтового ската вес 40кг., 2000х1500х1500мм., объем 4,5 м³.).

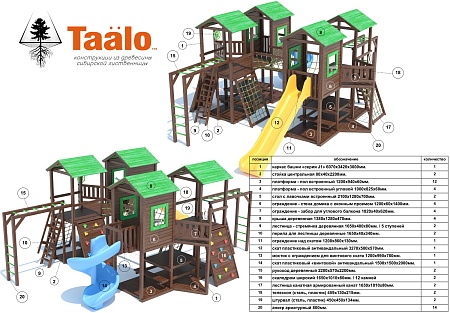

Комплектация (обозначение габаритов – длина/ширина/высота):

- каркас башни «серия J1» 6070х3420х3000мм. – 1ком. (брус лиственницы сечением 90х90мм. и 80х40мм., крепеж из оцинкованной стали);

- стойка центральная 80х40х2200мм. - 2ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- платформа - пол встроенный 1200х940х60мм. - 12ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- платформа - пол встроенный угловой 1000х825х60мм. - 4ком. (брус лиственницы сечением 80х40мм. и 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- стол с лавочками встроенный 2200х1280х700мм., высота стола 700мм., высота лавочки 350мм. - 2ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - стена домика с оконным проемом 1200х60х1400мм. - 4ком. (планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение - забор для углового балкона 1020х40х620мм. - 4ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- крыша деревянная двускатная полотно салатовое 1380х1280х470мм. - 4ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- ограждение над скатом 1200х130х780мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «Bronco» антивандальный 3270х580х570мм. (ширина ската внутри 400мм., высота борта 150мм.; установка на высоту от уровня площадки 1500мм.) - 1ком.;

- мостик с ограждением для винтового ската 1200х990х780мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- скат пластиковый «винтовой» антивандальный 1500х1500х2000мм. (ширина ската внутри 450мм., высота борта 300мм.; установка на высоту от уровня площадки 1500мм.) - 1ком.;

- лестница - стремянка деревянная 1650х480х80мм. / 5 ступеней - 2ком. (брус лиственницы сечением 80х40мм., крепеж из оцинкованной стали);

- перила для лестницы деревянные 1650х40х340мм. - 2ком. (брус лиственницы сечением 40х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

- рукоход деревянный 2200х570х2200мм. - 2ком. (брус лиственницы сечением 80х40мм. и 38х38мм., крепеж из оцинкованной стали);

- скалодром широкий 1650х1010х80мм. - 2ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., 12 пластиковых камней 100х50х30мм., канат полипропилен d14мм., крепеж из оцинкованной стали);

- лестница канатная армированный канат 1650х1010х80мм. - 2ком. (брус лиственницы сечением 80х40мм., канат армированный полипропилен d16мм., крепеж из оцинкованной стали);

- телескоп 459х130х215мм. - 2ком. (нержавеющая сталь, пластик);

- штурвал 450х450х134мм. - 2ком. (нержавеющая сталь, пластик);

- анкер арматурный 800мм. - 14ком. (метал, порошковая краска);

ВНИМАНИЕ! ВОЗМОЖНО ЗАМЕНИТЬ ПРЯМОЙ СКАТ!

Стоимость базовой комплектации 917 200 руб. В комплекте:

- Серия Z6 скат антивандальный «Bronco» 3270х580х570мм. (ширина ската внутри 400мм., высота борта 150мм.; установка на высоту от уровня площадки 1500мм.) - 1ком.;

- ограждение над скатом 1200х130х780мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);

Стоимость измененной комплектации 854 700руб. В комплекте:

- Серия Z12 скат антивандальный «Optima» 2793х495х435мм. (ширина ската внутри 359мм., высота борта 150мм.; установка на высоту от уровня площадки 1500мм.) - 1ком.;

- ограждение над скатом 1200х80х780мм. - 1ком. (брус лиственницы сечением 80х40мм., планкен лиственницы сечением 90х20мм., крепеж из оцинкованной стали);
